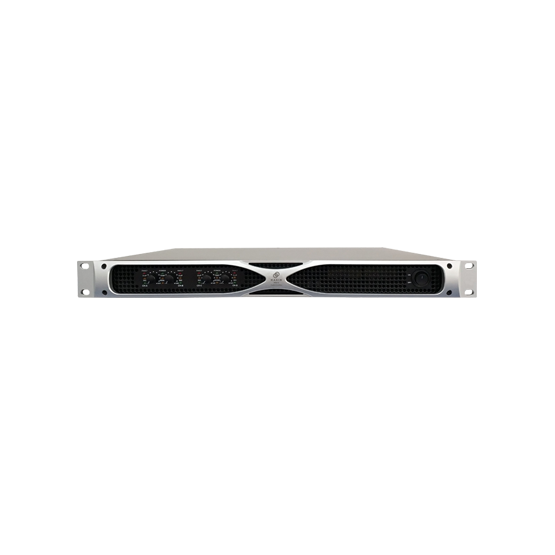

XD系列四通道数字功放产品采用最新技术平台,集成了最先进的数字功放技术,具备完善的保护功能,拥有极高的可靠性、稳定性和更优美的声音。 |
整机供电电路采用顶级有源PFC功率因素校正技术和谐振软开关电源技术,极大减少供电线路总供电电流,消除有害谐波电流,优化功放放大系统设计,为功放提供持续/稳定的澎湃能量。 |
|
|
|
|
|
|
|
产品特点/Features |
|
|
|
|
|
|
|
|
|
|
Class D集成数字功放电路,高效、节能环保,小巧轻便; |
|
|
|
强劲的功率输出,可满足2欧姆负载条件下稳定工作,可安全桥接,实现更大功率输出,满足更多的现场应用需求; |
|
智能温控涡流风机管理系统,优化整机系统稳定性; |
|
|
|
完善的系统保护电路,具有输出过载保护、短路保护、高频压限保护、输出谐振保护、功放输出直流保护、高温功率压缩、过温保护与过温指示等保护功能; |
|
90~260VAC(50/60 Hz)宽电压适应范围,适应复杂的电网工作环境; |
|
|
|
|
|
|
|
|
技术参数/Technical paramenters |
|
|
|
|
|
|
|
|
|
|
|
|
技术指标 |
XD403 |
XD407 |
XD410 |
XD415 |
|
额定功率(EIAJ THDA=1%,1KHz, 4通道同时工作) |
8Ω立体声 |
4×250 W |
4×650 W |
4×1000 W |
4×1500 W |
|
4Ω立体声 |
4×450 W |
4×1105 W |
4×1700 W |
4×2550 W |
|
2Ω立体声 |
4×750 W |
4×1880 W |
4×2890 W |
4×4335 W |
|
16Ω桥接 |
2×500 W |
2×1300 W |
2×2000 W |
2×3000 W |
|
8Ω桥接 |
2×900 W |
2×2200 W |
2×3400 W |
2×5100 W |
|
4Ω桥接 |
2×1500 W |
2×3400 W |
2×5780 W |
2×8670 W |
|
频率响应特性 |
20Hz - 20 kHz,±0.2 dB |
|
输入灵敏度(RMS) |
35dB、32dB、 29dB、26dB |
38dB、35dB、 32dB、29dB |
41dB、38dB、35dB、32dB |
|
总谐波失真系数 |
≤0.01%(10% 额定输出功率) |
|
信噪比 |
≥106dB(A记权,20Hz-20kHz) |
|
上升斜率 |
50V/us(1kHz,旁路低通滤波器) |
|
阻尼系数 |
≥300(20 Hz -100 Hz,8Ω) |
|
串扰抑制 |
≥80 dB(低于额定功率,20 Hz -1 kHz) |
|
电平控制 |
前面板每通道一个电平控制旋钮 |
|
LED指示灯 |
电源指示、信号指示、削波指示、温度指示、保护指示、桥接指示 |
|
输入/输出连接器 |
输标准XLR+TRS1/4" 复合输入接口;专业四芯speakeron扬声器端口 |
|
输入阻抗 |
20KΩ(平衡) ,10KΩ(非平衡) |
|
电源要求 |
90-260VAC, 50/60 Hz |
|
保护功能 |
过载、过热保护、谐振保护、高频压限保护、温度功率控制、输出直流保护 |
|
散热方式 |
智能温控涡流风机散热系统,空气从前面板导风孔到后面板 |
|
机箱高度 |
1U |
|
净重 |
9kg |
12kg |
